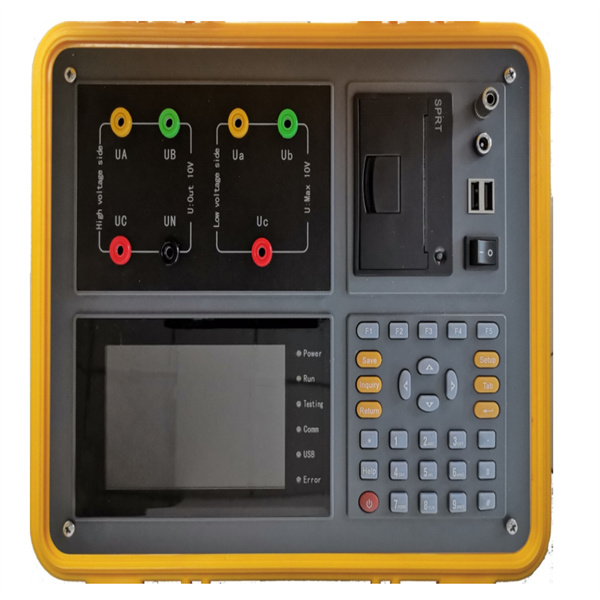

隨著我國國民經濟的蓬勃發展，用電量的逐年增多，電力負荷急劇加大，各種不同性質的用電負荷（特別是沖擊性和非線性負荷容量）的不斷增長，對電網的電能供電質量造成了很大的影響，突出表現為電網諧波含量增大、波形畸變嚴重、電壓波動與閃變和三相不平衡超出允許范圍等電能質量相關問題。為了解決以上的問題，首先要能對以上現象進行準確的測量與分析，基于這樣的需求我公司適時開發研制出GD600型三相電能質量分析儀。
這是一種集電能質量分析、電參量測試、電力矢量分析為一體的多功能測試儀器。該儀器電能質量分析儀配備高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便。采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。
電能質量分析儀主要特點：
儀器尺寸小、重量輕、攜帶方便；
內置高性能鋰離子電池，可使儀器在無外接電源的情況下持續工作10小時，方便現場測試；
多參數：可同時測量電壓、電流基波、2-64次諧波、相位、頻率、功率、功率因數等參數；
可進行計量回路和保護裝置回路的矢量分析；
可測量總諧波畸變率；
可測量各相電壓、電流的短時閃變和長時閃變；
可測量電壓平衡度；
可顯示各相參量的實時波形，用于簡單的示波器功能；
可設置不同的存儲間隔時間，按設置的時間間隔連續存儲數據；
內置大容量數據存儲器，按1分鐘的時間間隔可連續存儲18個月以上；
5.7寸大屏幕彩色液晶屏顯示器，；
諧波測量，按國標判別諧波是否超標，一目了然；
配備了微型打印機，現場隨時可將測試結果打印出來；
數據可以存儲U盤，以便歷史查詢。
可配備專用數據分析管理軟件，對測試結果進行分析、處理，可掌握被測點的電能質量和負荷周期性變化規律，對電力工作人員了解用戶電能質量，采取相應處理措施，有著不可忽視的作用。
三相電能質量分析儀技術參數：
項目
參數
通道數
三相電壓、三相電流
測量范圍
電壓0-450V 電流 0.05-6A
諧波誤差
精度滿足國標A/B級要求
頻率測量誤差
≤0.01Hz
電壓偏差
≤0.2%
相角誤差
≤0.1%
功率偏差
≤0.5%
顯示屏
320×240、彩色寬溫液晶屏
充電電源
AC220V±20%頻率 45Hz-55Hz
電池工作時間
≥8小時
功耗
<4VA
環境溫度
-10℃～50℃
相對濕度
0-80% 無冷凝
外觀尺寸
260mm×160mm×60mm（長×寬×高）
重量
2Kg
|
