概述：

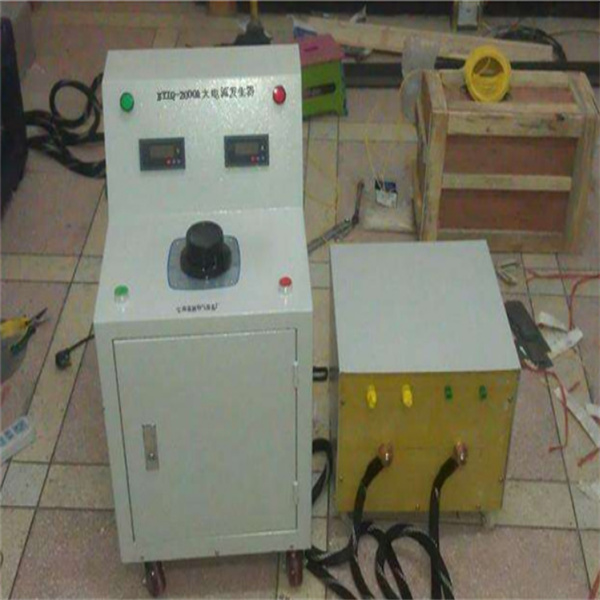

SLQ系列大電流發生器采用進口高導磁材料、設計精巧、具有體積小、耐電動力強、方便使用的特點該系列大電流發生器是各行各業在電氣調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研、試驗室等單位，屬于短時或斷續工作制，它具有體積小、重量輕、性能好，等特點。適用于頻率50HZ開關、電流互感器和其它電器設備的電流負載試驗及升溫試驗。該系列產品由操作臺及升流器兩部分構成，具有輸出電流無極調整、電流上升平穩、負荷變化范圍大、工作可靠、操作簡便安全等特點，也可作為工礦企業進行升流或溫升試驗的電流源設備。
技術參數：
型號規格
容量
（KVA）
初 級
次 級
外形尺寸
重量
kg
結構
形式
V1
A1
V2
A2
SLQ – 500
3
200
15
6
500
430×338×550
48
一體
SLQ – 1000
6
200
30
6
1000
500×380×600
80
一體
SLQ – 2500
15
380
39.5
6
2500
600×430×790
145
一體
SLQ– 4000
24
380
63
6
4000
640×450×820
180
一體/分體
SLQ –5000
30
380
79
6
5000
600×430×900
300×500×500
145
135
分體
SLQ –6000
36
380
95
6
6000
600×430×900
300×500×500
150
140
分體
SLQ – 8000
48
380
126
6
8000
600×450×950
350×550×550
180
分體
SLQ - 10000
60
380
158
6
10000
800×600×1100
380×550×600
200
分體
使用方法：
1,按照調試要求,將升流器及被試品接好,并接好電源。
2,根據被試品所需電流的大小選擇好電流轉換開關的位置,由于電流互感器不允許開路,所以電流轉換開關只能撥到“大”或“小”的位置，不能將其置于中間位置。
3,合上電源,綠燈亮（如果綠燈不亮,應將調壓器旋鈕反時針調至零,直到綠燈亮）,按下啟動按鈕,綠燈滅紅燈亮,順時針旋轉調壓器手柄,將電流升到所需值即可。
4,反時針將調壓器手柄調至零位,按下停止按鈕,紅燈滅綠燈亮,試驗結束。
|
