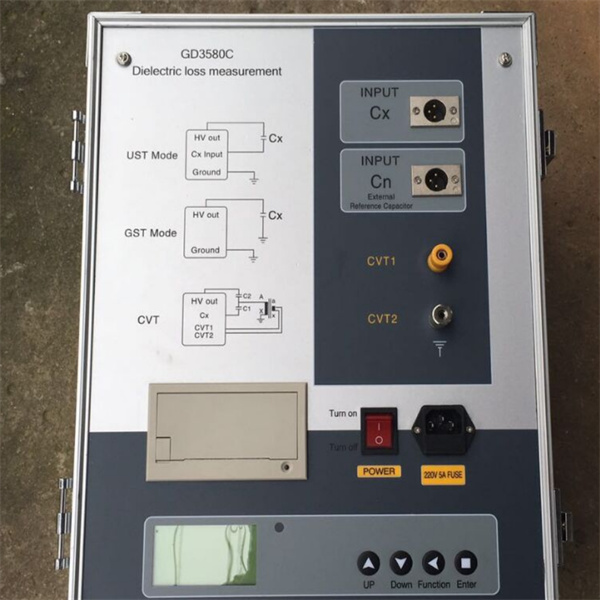

HTJSY-C變頻抗干擾介質損耗測試儀安全措施：
1、 使用本儀器前一定要認真閱讀本手冊。
2、操作者應具備一般電氣設備或儀器的使用常識。
3、儀器應避免劇烈振動。
4、儀器必須可靠接地，防止觸電危險。
5、測試結束后，按復位鍵，關掉電源開關,嚴禁帶電拆裝各測試電纜和更換油樣。
使用條件 -15℃～40℃;RH＜80%
電 源 AC 220V±10%,頻率無限制
交流高壓輸出 400V～2200V ±2% ,每隔100V 50VA
直流高壓輸出 200V～600V ±2%,每隔50V
溫控感應爐 zui大功率500W
溫度控制范圍 <100℃
溫度控制誤差 ±0.5℃
溫度測量分辨率 0.1℃
控溫時間 室溫到90℃, 小于20min
內部升壓器輸出能力
輸出電壓 額定輸出電
5kv 7.5kv 10kv 100mA
1.5kv 2.25kv 3kv 300mA
0.5kv 0.75kv 1kv 500mA
技術指標
1、試驗環境溫度：10℃～30℃（LCD液晶屏應避免長時間日照）
2、相對濕度：20%～80%
3、供電電源：電壓：220V±10%，頻率50±1Hz
4、外形尺寸：長*寬*高=470mm*320mm*360mm
5、重量：18kg
6、輸出功率：1.5KVA
7、顯示分辨率：3位、4位（內部全是6位）
8、測試方法：正接法、反接法、外接試驗電壓法
9、測量范圍：內接試驗電壓
工作原理
儀器變頻抗干擾介質損耗測試儀測量線路包括一路標準回路和一路測試回路，如圖三所示。
標準回路由內置高壓穩定度標準電容器與標準電阻網絡組成，由計算機實時采集標準回路電流與測試回路的電流幅值及其相位差，并算出被測試品電容容值（CX）和介質損耗（tgδ）。
數據采集電路全部采用高壓穩定器件，采集板和采集計算機被鐵盒完全浮空屏蔽，儀器外殼接地屏蔽；另外使用了光導數據、浮空地、大面積地、單點地、數字濾波等抗干擾技術，加之計算機對數百個電網周期的數據進行處理，使測量結果穩定、精確、可靠。
|
