第一章 裝置特點與參數

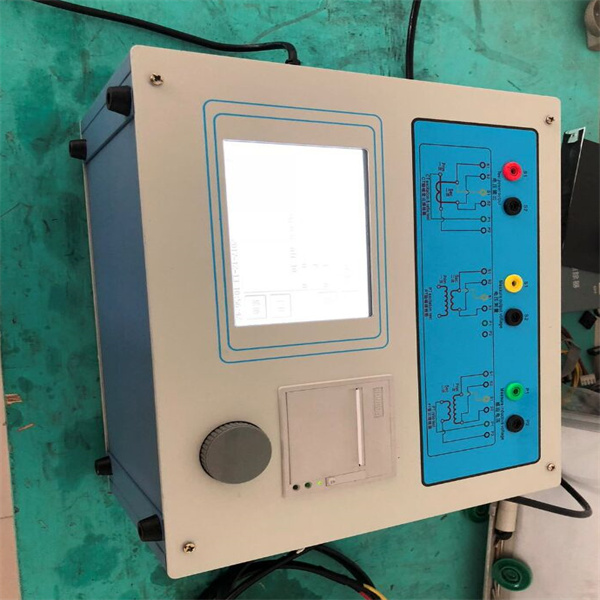

CDP-3000變頻互感器測試儀是在本公司開發的、廣受贊譽并大量應用的FA系列互感器多功能全自動綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
1.1 主要技術特點
★ 功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
★ 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
★ 測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
★ 基于先進的低頻法測試原理，能應對拐點高達30KV的CT測試。
★ 界面友好美觀，全中文圖形界面。
★ 裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
★ 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
★ 易于攜帶，裝置重量<8.2Kg。
1.2主要技術參數
1.2.1 技術參數
測試用途
保護類CT、計量類CT、保護類PT
輸出
0~180Vrms，12Arms，36A（峰值）
電壓測量精度
±0.05%
CT變比
測量
范圍
1~10000
精度
±0.05%
PT變比
測量
范圍
1~10000
精度
±0.1%
相位測量
精度
±3min
分辨率
0.3min
二次繞組電阻測量
范圍
0~300Ω
精度
1%±1mΩ
交流負載測量
范圍
0~300VA
精度
1%±0.1VA
大電流輸出
150A
輸入電源電壓
AC220V±10%，50Hz
工作環境
溫度：-10οC~50οC， 濕度：≤90%
尺寸、重量
尺寸：340mm×296mm×174mm，重量<9kg
注：便攜式互感器測試儀可外接選配件升流器輸出最大150A電流進行升流試驗，以滿足客戶需要通流試驗的要求。
|
