HTJFB系列無局放試驗變壓器主要用于為特高壓輸變電設備的測試和研究提供無放工頻電壓試驗電源，包括絕緣筒，絕緣筒內設置回字形鐵心，回字形鐵心上繞制線圈，回字形鐵心外側的直角處分別設置倒角，線圈呈梯形，線圈外的鐵心上連接兩個鐵心屏蔽罩，兩個鐵心屏蔽罩分別設置在鐵心的左右兩側，線圈外套置油屏障。通過以上設計，顯著減小了線圈對外的絕緣距離，從而減小了部放電量，保證設備部放電量≤5pC。滿足特高壓輸變電設備（主要特高壓GIS）的工頻耐受試驗及工頻電壓下的放測量；同時滿足開關聯合試驗（工頻+工頻，沖擊+工頻）的控制、測量接口和絕緣水平要求。
使用條件
1．海拔高度不超過1000米。
2．周圍空氣溫度-10℃—+40℃，空氣相對濕度不大于85%（+20%），從一個環境換到另一個環境，溫差不得大于15℃。
3．無導電塵埃存在。
4．無火災及瀑炸危險。
5．不含有腐蝕金屬和絕緣的氣體存在。
6．無劇烈振動和碰撞的場所。
7．地平水平面不超過3度
8．電源電壓的波形為實際正弦波，波形畸變率小于1%，頻率為50Hz，電源側應不遭受來自外部的大氣過電壓。
9．設有一個可靠接地點，接地電阻小于1歐姆。
產品特性
◆獨立二通道數字式部放電測量，同步采樣、處理、顯示
◆內、外同步隨意選擇，并具有零標指示及相位分辨功能
◆顯示方式：自由選擇橢圓、直線、正弦三種顯示方式
◆單個放電脈沖波形分析、以便確定放電性質
◆隨時保存試驗數據和波形，并可重新顯示、分析過去已保存的試驗記錄
◆增益范圍：各通道單獨調節，波形顯示可隨時平滑調節且不影響測量結果
◆可對特殊或隨機波形進行單次捕捉抓取并進行詳細分析
◆抗靜態干擾功能，可去除相位固定的干擾信號
◆相關濾波技術抗干擾功能，可有效去除與電源不同步的隨機干擾
◆帶通濾波器采用模擬、數字混合濾波技術，帶寬可任意組合，有效抑制各種干擾
◆任意相位開窗，單窗、雙窗任選，360度內任意選擇自由開窗
◆在檢測部放電的同時，能夠監視試驗電壓
◆對部放電脈沖進行放電測量、放電時間、波形分析
◆二維和三維部放電圖譜顯示
◆任意存貯、打印部放電圖形及數據，自動生成試驗報告
◆任意存貯、編輯部放電圖形及數據

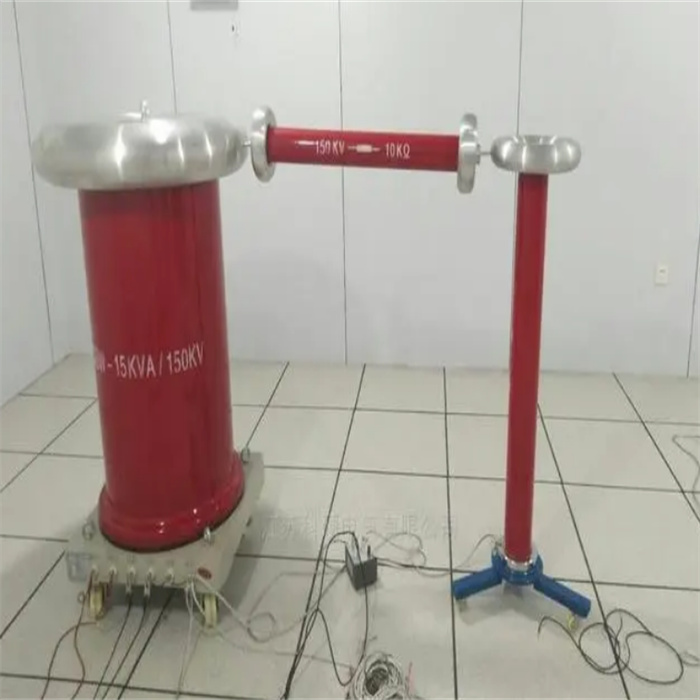

無局放試驗變壓器筒體的上下部分別設有屏蔽罩，筒體上部屏蔽罩的外部設有防暈罩，筒體外設有一層絕緣層，絕緣層為ＲＴＶ或ＰＲＴＶ材料。本實用新型在筒體的外面設有一層由ＲＴＶ和ＰＲＴＶ組成的絕緣層，顯著的減少了高壓繞組對外殼的絕緣距離，使其體積大大減小，方便戶外攜帶，且其絕緣性能好，具有良好的憎水性、耐化學腐蝕、高硬度和耐磨、耐沖擊性能，能適應戶外等惡劣環境。無部放電工頻試驗變壓器主要用于檢驗各種絕緣材料、絕緣結構和電工產品等耐受工頻電壓的絕緣水平，也作為變壓器、互感器、避雷器等試品的無部放電工頻試驗電源。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。 |
