概述

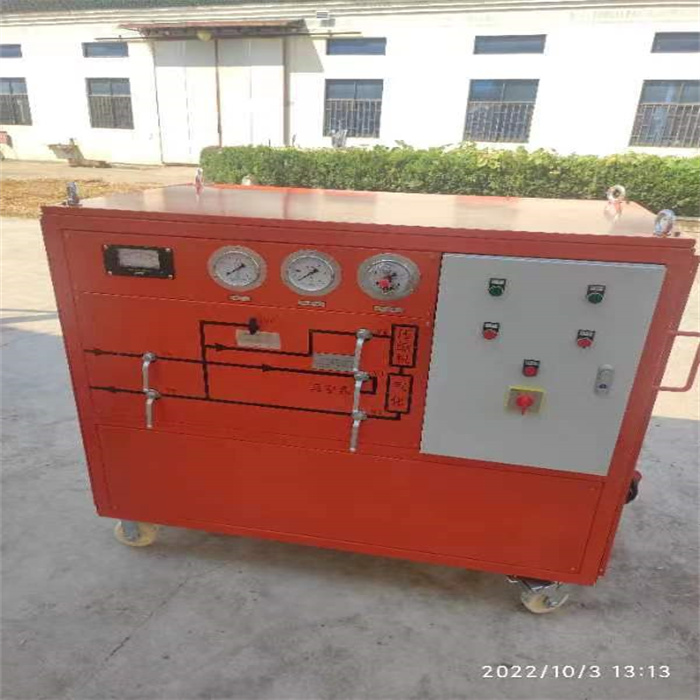

HTSF6型六氟化硫（SF6）氣體回收裝置是按照DL/T662-1999《六氟化硫充氣及回收裝置》標準 生產的，由SF6壓縮機、真空泵、真空系統有防回油裝置, 冷凝系統、儲液罐、凈化系統內置可再生干燥過濾器、塵埃過濾器、球型閥門、真空計以及電氣控制，壓力探測，溫度計及報警裝置的控制和儀表盤等輔助設施等組成。
適用于SF6電器，GIS組合電器SF6氣體絕緣電器設備的制造廠，使用運行科研等部門。
特別提示:
(冬季由于真空泵油在低溫下有凝結，所以真空泵在開機后一段時間內會由于干摩擦聲音會很響，油溫正常后聲音會趨于正常。)
產品功能
1、對裝置本機和SF6開關及GIS抽真空及真空測量
2、對液化罐抽真空及真空測量
3、對裝置本身抽真空及真空測量
4、對SF6開關充氣
5、對電器設備中的SF6氣體進行回收包括水份處理、油份處理6、對回收和回充的SF6氣體進行干燥、凈化處理
7、對SF6電器中的SF6氣體進行回收、液化儲存及殘壓測定
8、可容納80升容積的貯液罐，在設備本體內。
9、對SF6氣體進行壓縮液態貯存。
10、該裝置為移動式。
1電器抽真空
依次打開：SF6電器閥、V3、V4、真空泵（V9即開即閉）
停機
依次關閉：SF6電器閥、V3、V4、真空泵
2回收
依次打開：SF6電器閥、V3、V1、壓縮機、V6
停機
依次關閉：SF6電器閥、V3、V6、壓縮機
3氣瓶充氣
依次打開：SF6氣瓶閥、V10（根據需要可開V6/壓縮機）
停機
依次關閉：SF6氣瓶閥、V10
4儲氣罐充氣
依次打開：SF6電器閥、V5、V1、V3（控制流量合適）
停機
依次關閉：V5、V1、V3、SF6電器閥、
5本機抽真空
依次打開：真空泵、V1、V4、V6、V2、封閉電器接口
停機
依次關閉：V6、V4、V2、V1、真空泵
6過濾器吸附劑活化處理
依次打開：電加熱器、真空泵、V4、V1、加熱60分鐘左右、
停機
依次關閉：電加熱器、真空泵、V4、V1
備注：機組不使用時，所有閥門均關閉。儲氣罐有SF6氣時，氣罐不抽真空。
注意事項
1、 使用前檢查各連接部分正確與否，接口密封。
2、 設備元件油位合適。
3、 真空泵不得反轉。
4、 設備有氣體壓力時不能開真空度V9。
5、 過濾器濾芯工作5000小時更換。分子篩10000小時更換。
6、 回收氣體時可以提前15-30分鐘開制冷系統。
7、 制冷系統打開時會有少量冷凝水排出，可適當處理。
配套范圍
1、裝置1臺
2、貯罐
3、真空計1臺（裝于主機）
4、高低壓管各1根
5、裝置隨帶的附件和易損件一套
裝置文件
1、裝置使用說明書
2、合格證
3、產品檢驗報告
4、裝箱清單 |
