一、產品簡介

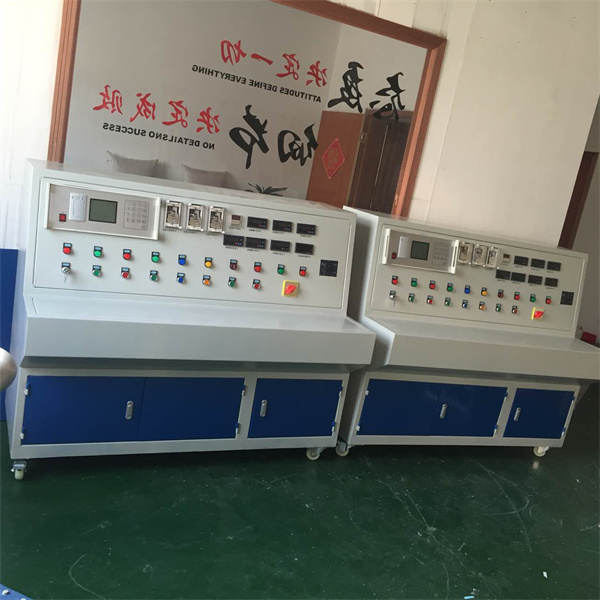

HTBZK系列變壓器綜合試驗臺適用供配電系統，電力變壓器制造廠，工礦等企業單位，變壓器特性綜合測試臺能真實地判斷電力變壓器的空載電流，空載損耗，阻抗電壓和負載損耗，準確的測量電力變壓器直流電阻，變比，實施狀態診斷，確保安全運行，為監測或修造變壓器提供了可靠的數據。
二、用途
變壓器綜合測試臺滿足2000kVA/10kV以下電力變壓器的直流電阻、變比組別、空負載、工頻耐壓、倍頻感應耐壓等試驗。
三、主要功能及特點
1、變壓器綜合試驗臺是測量變壓器直流電阻、變比組別、空負載、工頻耐壓控制、倍頻感應耐壓控制于一體的專用測試設備。
2、采用數字技術，結構緊湊、功能齊全、精度高、測試簡便等特點。
3、升壓方式采用電動，配備感應調壓器具有試驗容量大，升壓平穩等功能。
4、變壓器綜合試驗臺具有多種保護功能，大大減輕了試驗人員的工作量，提高了工作效率。
四、主要技術條件和參數：
1、環境溫度：0℃～40℃
2、相對濕度：20%～90%
3、工作電源：（三相四線）380V、50Hz±5Hz
4、輸出電壓：0 ~600V
5、輸出電流：0 ~ 100A
6、z大測量范圍：2000kVA/10kV 電力變壓器
7、外形尺寸：1800×700×1100（mm）
8、重 量： 155kg
五、試驗功能
1、直流電阻試驗部分
2、變比組別試驗部分
3、空載、負載試驗部分
4、工頻耐壓試驗部分
5、三相感應耐壓試驗部分
六、設備的成套性
1、變壓器綜合試驗臺 壹臺；
（含：直流電阻測試儀1臺、變比測試儀1臺、空負載1臺）
2、三相感應調壓器100KVA 壹臺；
3、工頻試驗變壓器10KVA/50KV 壹臺；
4、倍頻發電機組30KVA/800V/100Hz 壹套；
5、測試線 壹套。
七、空載短路測試儀主要功能特點技術參數：
1、采用 320×240點陣帶背光液晶顯示屏,同時顯示單相或三相電壓有效值、電壓平均值、電流有效值、有功功率、功率因數和頻率等18個電參量。
2、多屏菜單操作, 供用戶選擇, 操作方便, 并自動計算各參數, 如P0、I0、Pkn、ekt、ek75（120℃）、ek75℃、Zk。
3、可自動對電壓幅度、波形及溫度進行校正。
4、可按鍵設定電壓、電流互感器比率, 直接顯示初級測量值。
5、可設置試驗日期、變壓器出廠編號, 并可斷電鎖存。
6、可測量低功率因數范圍的功率。
7、配有打印接口和串行RS232計算機接口, 打印格式按照標準記錄(漢字)格式要求。
8、抗干擾性能強, 有過載報警指示功能, 并且有可靠的過壓,過流保護，適用于現場校驗環境下工作。
9、技術參數
直流電阻測試儀功能特點及技術參數：
1、采用高速16位A/D轉換器，測量數據穩定，重復性好。
2、自動程控電流源技術，電流源共設1000個電流檔位，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍和z佳的測量狀態,無須手動切換電流換檔。
3、高度智能化設計，功能設置巧妙先進，可自動判斷測試線虛接、斷線等故障。
4、保護功能完善，能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。
5、可顯示測量電流和測量時間。
6、智能化功率管理技術，可有效減輕儀器內部發熱。
7、可儲存120次測量數據，掉電不丟失。
8、全部漢字菜單及操作提示，直觀方便。
9、工作電源：AC220V±10%
10、 電阻、電壓、測量準確度：0.1%
11、電流z大輸出0～10A
12、電阻測量范圍：1mΩ～2000Ω，z小顯示分辯率1uΩ
變比測試儀功能特點及技術參數：
1、可測量1～12各種組別變壓器，由內部軟件控制測量，外部操作簡單。
2、具有分接測試功能，應用方便。
3、高低壓隔離，可測量自耦變壓器。
4、自動保護系統完整，避免儀器損壞。
5、能自動記錄數據，斷電數據不丟失。
6、工作電源：AC220V±10% 50Hz
7、變比測試范圍：1 ~ 5000
8、誤差分辨率：0.01%
9、準確度：0.05%(變比K=2000—5000時，精度為0.1%)
10、外形尺寸：420×280×220（mm）
11、重 量： 8kg
工頻耐壓控制臺功能特點及技術參數：
1、工頻耐壓控制臺組合在綜合測試臺上具有結構緊湊、功能齊全、使用方便等特點。
2、工頻耐壓控制臺設有過壓保護、過流保護、零位保護、時間保護及報警等功能。
3、工頻耐壓控制臺采用感應調壓器（外接）、具有波形穩定、電壓平穩升壓等。
4、工頻耐壓控制臺升壓速度每秒為3KV~5KV。
5、工頻耐壓控制臺具有自動升壓、自動計時、自動降壓、自動報警等功能。
6、工作電源：AC380V±10% 50Hz
7、輸出容量：30KVA
8、輸出電流：75A
9、輸出電壓：0 ~450V
10、儀表表頭：100KV/100V
11、表頭精度：1.5%
12、升壓方式：電動
感應耐壓控制臺功能特點及技術參數：
1、感應耐壓控制臺組合在綜合測試臺上具有結構緊湊、功能齊全、使用方便等特點。
2、感應耐壓控制臺設有過壓保護、過流保護、零位保護、時間保護及報警等功能。
3、感應耐壓控制臺采用感應調壓器（外接）、具有波形穩定、電壓平穩升壓等。
4、感應耐壓控制臺升壓速度每秒為15V~20V。
5、感應耐壓控制臺具有自動升壓、自動計時、自動降壓、自動報警等功能
6、工作電源：AC380V±10% 50Hz
7、輸出容量：30KVA
8、輸出電流：22A
9、輸出電壓：0~800V
10、頻率范圍：0~250Hz
11、儀表表頭：數顯
12、表頭精度：0.5%
13、升壓方式：電動
YHGPY—10kVA/50kV工頻試驗變壓器特點及技術參數
1、用途：
1．1滿足2000kVA/35kV以下電力變壓器工頻耐壓試驗。
2、 使用環境條件：
2．1 環境溫度：-10℃～40℃
2．2 相對濕度：不大于90%
2．3 海拔高度：2500米以下
3、 主要功能及特點：
3．1 本產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。
3．2 本產品試驗變壓器為單框式鐵芯，線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。高壓硅堆用特殊工藝封裝在套管內，產品的外殼制成與器芯配合較佳的八角形結構，整體外形美觀大方。
4、主要技術條件和參數：
4．1 工作電源：AC380V±10% 50Hz
4．2 額定容量：10KVA
4．3 輸入電壓：0 ~400V
4．4 輸入電流：25A
4．5 輸出電流：200mA
4．6 輸出電壓：0 ~50kV
4．7 阻抗電壓：＜9%
4．8 變 比：500
4．9 外形尺寸：450×300×750（mm）
4．10 重 量：80kg
5、設備的成套性：
5．1 試驗變壓器10KVA/50KV 壹臺；
5．2 連接線 壹套；
倍頻發電機組特點及技術參數
1、適用范圍
1．1滿足2000kVA/10kV以下電力變壓器感應耐壓試驗。
2、使用環境條件：
2．1 環境溫度：-10℃～40℃
2．2 相對濕度：不大于90%
2．3 海拔高度：2500米以下
3、主要功能及特點：
3．1中頻同步發電機發電，對外提供功率接近100-200Hz、電壓為0-800V的三相中頻電源。
4、主要技術條件和參數：
a）工頻電動機的額定功率不作規定，但保證中頻發電機能輸出額定功率。
b）中頻發電機：30KW、
c）工頻電動機：50Hz
d）中頻發電機：100-200Hz
e）工頻電動機：380V
f）中頻發電機：0-800V
相數
a）工頻電動機：3組
b）中頻發電機：三相
電機接法
工頻電動機：△
中頻發電機：帶中性點引出線的星形接法
工頻電動機的啟動：Y-△起動
在發電機起動成功后，中頻發電機空載剩磁電壓不超過40V，通過調節勵磁，輸出電壓在不超過40V到800V范圍內連續可調。 |
