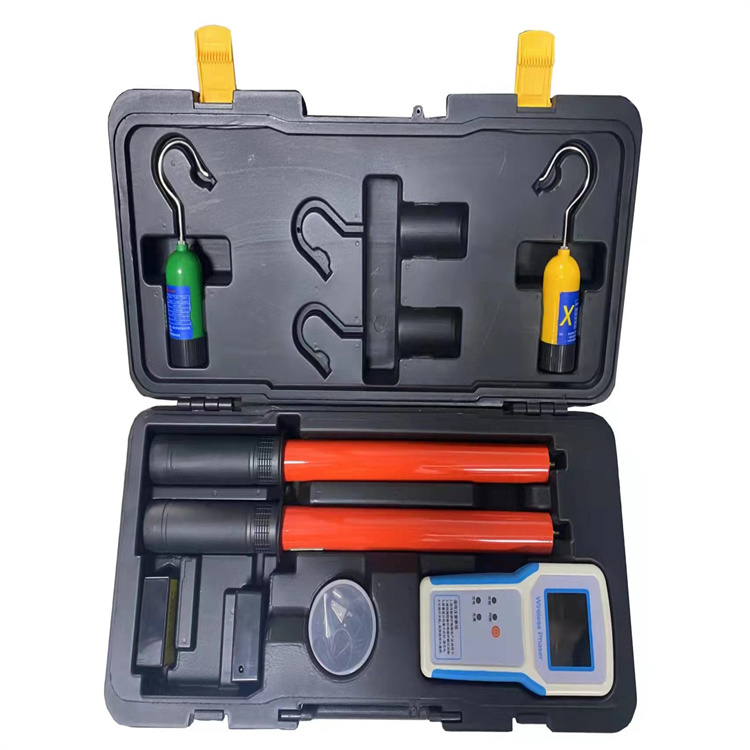

TAG-8000系列無線高壓核相儀（以下簡稱“儀器”）用于兩條高壓線路并網或環網核相。也可以用于遠程（遠距離）核相，確定相序顏色與相序名稱是否*。儀器適合0.22～220kV交流輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。
儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相儀的諸多缺點。同時儀器配置GPS模塊，使用兩臺及以上儀器可以用于遠程核相。
技術參數
1、相位差準確度：誤差≤5°。
2、頻率準確度：±0.1HZ。
3、可跨電壓測量范圍為0.22KV～220kV。
4、發射器和接收主機的最大傳輸視距約100米。
5、遠程核相時兩個GPS主機的距離為0.3公里～800公里。
6、真人語音提示測量結果和操作步驟。
7、3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果，顯示GPS衛星顆數，GPS授時狀態和時間等信息。
8、連續1小時無操作自動關機。
9、發射器和接收主機均內置可充電鋰電池，配置5V充電器。
10、主機內置18650鋰電池，電池容量為2500mAH。發射器內置14430鋰電池，電池容量為450mAH。
11、高壓測量時泄漏電流<10uA。
12、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。
13、工作環境：-35℃--- +45℃ 濕度≤95%RH。
14、整機重量：約3.6KG。
15、儀器包裝尺寸：長56cm*寬26cm*高13cm。
|
