產品簡介

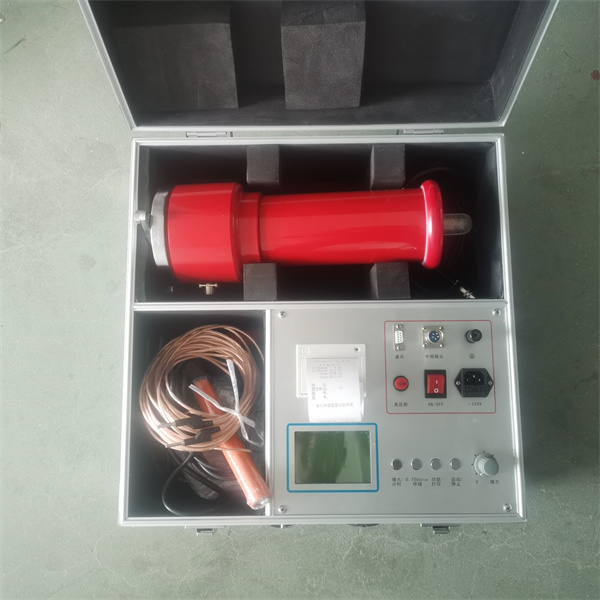

HTZGF型中頻直流高壓發生器是按照中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、制造的便攜式直流高壓發生器，適用于電力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。
產品特點
1、同類產品體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用；
2、采用先進技術、工藝制造，率先應用最新的PWM中頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件和電壓大反饋，從而使輸出高壓穩定度更高，波紋系數更小；
3、儀器主要部件均先進的元器件，經久耐用，不怕連續對地直接短路放電；
4、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用；
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高；
6、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準；
7、增設了高精度75%U DC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就按下0.75UDC--1mA的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將調壓電位器回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗；
8、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV；
9、倍壓筒采用先進技術研制生產，中頻變壓器經有關專家特殊設計、體積小，容量大，過載能力強，便于現場作業試驗；
10、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性；
11、控制箱上蓋可作為防風底座，可與倍壓筒接插，增強倍壓筒的穩定性。
產品規格參數
規格技術參數
40/2
60/2
60/5
120/2
120/3
120/5
200/2
200/3
200/5
300/2
300/5
額定電壓（KV）
40
60
60
120
120
120
200
200
200
300
300
額定電流（mA）
4
2
5
2
3
5
2
3
5
2
5
額定功率（W）
160
120
300
240
360
600
400
600
1000
600
1500
電壓測量精度
數顯表±（1.0 %讀數±0.2KV）
電流測量精度
數顯表±（1.0 %讀數±2）
波紋系數
≤0.5％
電壓穩定度
隨機波動，電源電壓變化±10%時≤1％
過載能力
空載電壓可超出額定電壓10％使用十分鐘最大充電電流為1.5倍額定電流
電源
單相交流50赫茲220伏±10％
工作方式
間斷使用
一次連續時間最長為30分鐘
工作環境
溫度：-10～40℃
相對濕度：室溫為25℃時不大于85％（無凝露）
海拔高度：1500米以下
帶電容負荷能力
被試品電容量無限制
可用1.5倍的額定電流充電
結構特點
環氧玻璃鋼電氣絕緣倍壓筒
空氣絕緣、無泄漏之慮
操作箱特點
高精度0.75UDC--1mA單觸按鈕（精度≤1.0％）適合氧化鋅避雷器試驗
過壓保護采用撥碼設置，一目了然
立臥兩用型國際標準機箱,現場更方便 |
