產品簡介：

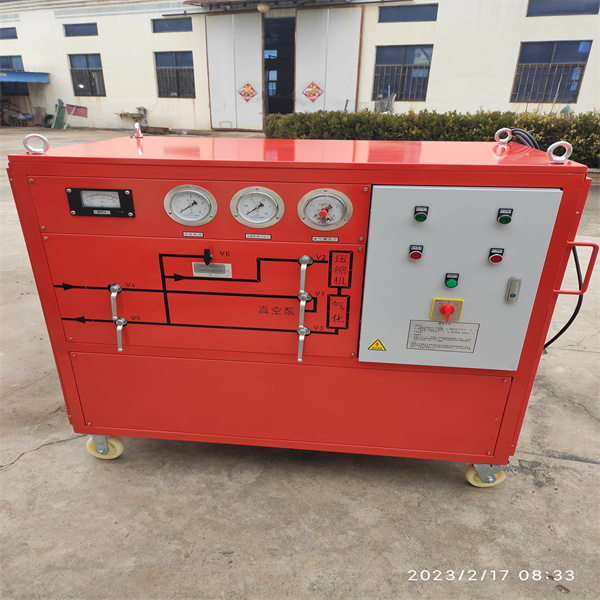

HSZZ型SF6氣體回收車主要應用于各供電公司、送變電工程公司、發電廠、超高壓輸變電站、SF6電器開關制造廠等部門，作為GCBP、GCBT、GIS等SF6電器產品在安裝、調式、檢修時使用的輔助設備。利用本裝置對上述電器產品進行抽真空、回充SF6氣體操作，同時本裝置亦可用作其它部門抽真空和回充氣體的設備。
部件優點:
(1)設計，功能齊全，結構合理，操作簡潔明了。
(2)壓縮系統:采用SF6封閉壓縮機，無泄漏。
(3)抽真空系統采用旋片式真空泵，有自動防止返回油裝置。
(4)凈化系統采用日本CKD公司原理過濾器，過濾器采用電加熱及內裝高效吸附劑，凈化效果更顯著(無需頻繁更換吸附劑)。
(5)裝置電氣系統三相電源自動確認、斷相自動保護。
(6)裝置控制系統采用技術的SF6閥門
技術參數：
1.裝置極限真空度≤133Pa（特別要求可≤5Pa）
2.裝置抽真空速率55m³/h
3.裝置充氣初壓力＜133Pa（用戶要求自定）
4.裝置充氣終壓力≤0.8M Pa
5.裝置充氣速率＞6m³／h
6.裝置回收初壓力≤0.8M Pa
7.裝置回收終壓力＜1K Pa（標準為≤0.05MP或更高級≤10×133Pa）
8.裝置回收壓縮機速率14.7m³／h
9.裝置年泄漏率＜1%
10.裝置貯罐高的設計壓力4.0M Pa（特別需求可定制）
11.貯罐容積200L(200Kg)
12.存方式：常溫液態
13噪聲≤75dB聲壓級
14干燥過濾再生方式：真空再生加熱活化處理
15.：交流三相380V±10%、50Hz
16.裝置總功率＜XXKW
17.裝置重量：400kg
18.經一次回收后氣體濕度為80PPM（50kg為一次處理）
19.油份控制：＜8PPM，塵埃控制：粒徑＜1UM（微米）
20.裝置連續運行＞1000小時，累積運行＞5000小時
SF6氣體回收裝置產品功能：
1、對裝置本機和SF6開關及GIS抽真空及真空測量
2、對液化罐抽真空及真空測量
3、對裝置本身抽真空及真空測量
4、對SF6開關充氣
5、對電器設備中的SF6氣體進行回收包括水份處理、油份處理6、對回收和回充的SF6氣體進行干燥、凈化處理
7、對SF6電器中的SF6氣體進行回收、液化儲存及殘壓測定
8、可容納80升容積的貯液罐，在設備本體內。
9、對SF6氣體進行壓縮液態貯存。
10、該裝置為移動式。 |
