一、 儀器的用途及特點
按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量。對此我廠按新規程要求設計開發出HTHLY開關接觸電阻測試儀產品，接觸電阻測試儀適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。智能回路電阻測試儀采用100A恒流輸出。最高輸出電壓達10V可采用載面細的測試線，大大減輕了現場測試人員的勞動強度。測試過程全部由單片控制自動實施，精度高，復測性好，簡單易行，測試數據液晶顯示，適用于不同的工作環境。
二、 主要技術指標及使用條件
測量范圍：0-19999.9μΩ 分辨率：1μΩ
測量電流：50A-100A DC
測量精度：0.5級
顯示方式：液晶顯示
存儲：200組數據
時鐘：年月日時分秒
傳輸：數據上傳電腦
工作溫度：-10℃~50℃
工作電流：AC220V±10%
體 積：445×285×230
重 量：6.2Kg

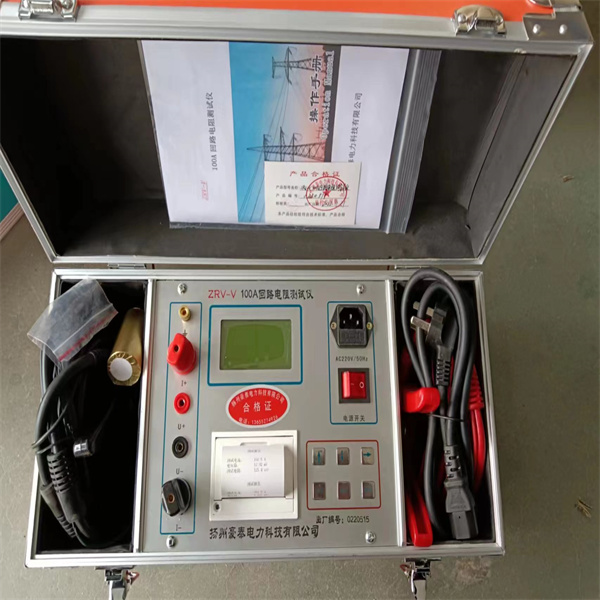

三、各鍵功能介紹
●+I -I接線柱：輸出電流端子
●+U -U接線柱：電壓采樣端子
●AC220V：電源插座及開關
● ┻ ：儀器接地端子
●液晶屏：顯示數據和操作提示
按鍵：主要功能詳見（使用方法）
四、使用方法
4.1、接通儀器的電源線，將隨機配備的專用測試線取出并接好，其中紅、黑兩把測試鉗分別夾到接地線兩端線鼻子上，并用力摩檫接觸點，確保接觸良好，測試線另一端與儀器的接線端子對應接好（注意紅、黑的顏色對應，并粗線接電流端子，細線接電壓端子）。
4.2、確認無誤后，接通電源開關. |
