概述

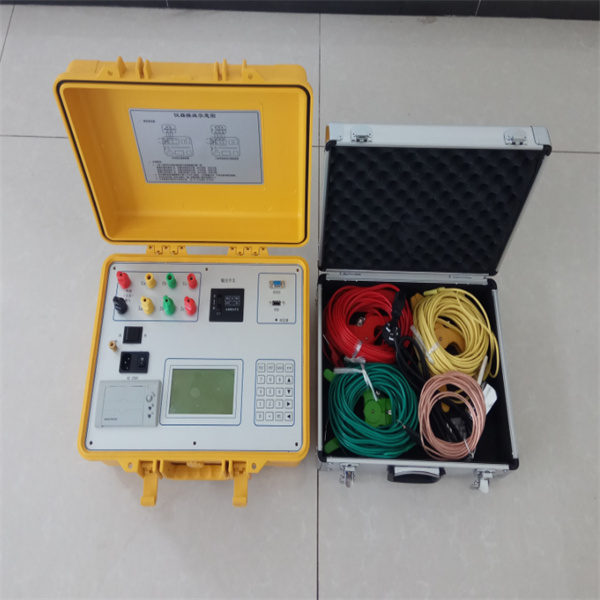

HT2331D型變壓器短路阻抗測試儀，主要適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓短路阻抗測試。
其原理是在現場對電力變壓進行短路阻抗（%）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺點。
HT2331D型變壓器短路阻抗測試儀作簡單，測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。
主要技術指標
1、電壓測量范圍：5V～400V 測量精度：0.2級
電流測量范圍：0.1A～20A 測量精度：0.2級
2、使用條件
環境溫度： －10℃～50℃
環境濕度： ≤ 85％RH
工作電源： AC220V ± 10%
電源頻率： 50（±10）Hz
3、測試結果判斷參考： 阻抗誤差在 ± 2%以內 ：變壓器可正常運行
阻抗誤差在 ± 2% - ± 5%：變壓器定期檢測
阻抗誤差在超過 ± 5% ：變壓器應停運
主要功能特點
☑ 不用外接調壓器，便可對被測試品進行測量。
☑ 儀器采用220V低壓電源，自動對變壓器三相高壓繞組施加電流，同步采集數據并自動計算出阻抗誤差百分比，測試結果非常直觀。
☑ 具有輸出限流功能，適用于任意阻抗試品。
☑ 儀器操作非常簡單，一次性接線，不用倒接測試線便可自動完成三相測試。
☑ 對三相變壓器，儀器可單相測試，也可三相測試；可手動測試，也可自動測試。
☑ 具有測量零序阻抗的功能。
☑ 具有測量電感的功能。
☑ 使用大屏幕液晶顯示，全中文菜單式操作式，根據屏幕的提示即可完成測試。
☑ 具有打印、儲存功能；設有232串口和U盤存儲，便于對數據資料的分析整理。
☑ 接線簡單、測試準確、自動化水平高、體積小、重量輕。 |
