電壓互感器的感應耐壓試驗是保證變壓器質量符合國家標準的一項重要試驗。互感器繞組的匝間、層間、段間及相間絕緣的縱絕緣感應耐壓試驗，是變壓器絕緣試驗中的重要項目�；诳v絕緣試驗中的特殊性，需要通過施加倍頻電源裝置，以提高繞組間絕緣的驗電壓，從而達到耐壓試驗的目的。

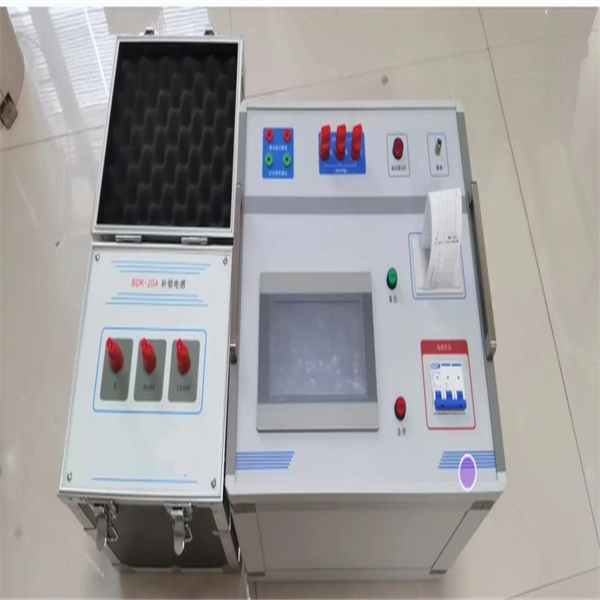

SHDBP多倍頻感應耐壓測試儀（發生器）是我公司根據多年的現場使用經驗及客戶反饋信息，為滿足各種客戶需求而設計制造，其操作簡單，性能可靠，能較好的滿足互感器感應耐壓試驗以及空載電流、勵磁特性的測試需要。
本儀器輸出為正弦波，波形失真度小 , 波形畸變率 ＜ 3 ％。全套三倍頻感應耐壓測試儀體積小，波形好，輸出穩定。 該裝置的核心組件——變頻電源采用高性能微處理器控制，全中文菜單顯示，具有自動化程度高，保護迅速可靠，人機界面友好等特點。在使用前請務必仔細閱讀本使用說明，以免誤操作對被試品及試驗裝置造成不必要的損壞。
多倍頻感應耐壓測試儀（發生器）主要功能及其技術特點：
1、本裝置具采用彩色觸摸屏中文顯示控制系統，數據實時顯示并可以存儲打印。
2、感應耐壓測試儀具有過壓、過流、閃絡、過熱等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作，以保護試品。
3、整套三倍頻感應耐壓測試儀單件重量輕，便于現場使用。
4、具有自動和手動兩種工作模式，方便用戶根據現場情況靈活選擇，提高試驗效率。
5、本公司生產的多倍頻感應耐壓測試儀可以手動及自動升壓，彩色觸屏式操作，一機多用性能可靠，能較好地滿足互感器（變壓器）感應耐壓試驗的需要;系列產品可進行220KV及以下電磁式電壓互感器的感應耐壓試驗、空載電流、伏安特性及功率（空載損耗）試驗。
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
二、技術參數
1. 容量：20kVA 。
2. 輸入電壓：交流三相，380V±10%。（注：也可以接入單相 220V于電源輸入的 A、C 端；此時的容量減半）。
3. 電源頻率：50-65Hz。
4. 輸出電壓：0～400V （加升壓變壓器后電壓可變高，另配）。輸出電流：最大50A。
5. 輸出頻率：50Hz，100Hz，150Hz，200Hz，300HZ可選或其他頻率任意設置。
6. 波形畸變率：<3%。
7. 電壓最小分辨率 0.1V
電流最小分辨率 0.01A
電壓電流精度 ±1%
三、性能特點說明：
1.放置方式:儀器的放置為橫向,適合現場操作及觀察。
2.防震保護:內外部具備特殊減震橡膠支撐腳和保護鋁箱,可有效減緩運輸中的顛簸震動和吊裝時的沖擊，保證了設備的長期穩定性和可靠性。
3參數顯示：大屏幕觸摸液晶屏直接完成各種參數的設置。
可顯示試驗電壓(即試驗前設置的目標電壓)、試驗頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、耐壓計時等。
4參數設置：大屏幕液晶觸摸屏直接完成各種參數的設置。可對頻率、試驗電壓、耐壓計時、采樣方式、過壓保護、過流保護、閃絡保護、試驗模式等參數進行設置或選擇。
5試驗模式：觸摸屏操作，有全自動、手動二種運行狀態。具備升壓、耐壓計時、運行狀態、模式切換、故障提示、故障復位等功能。
6 保護功能及其信息提示：具備高壓過壓保護、低壓過流保護，以及閃絡保護、緊急停機等多重保護功能。
7自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1%。
8根據要求可以配置專用高壓分壓器實時監視一次側感應高電壓，減少容升電壓帶來的危險（選配功能）
第二章 互感器感應耐壓試驗裝置工作及應用原理
電壓互感器在電力系統的電能計量、繼電保護、自動控制、絕緣監視等裝置中，用于變換電壓，長期處于工作狀態。其工作可靠性對整個電力系統的安全運行具有重要意義。變壓器（含互感器，下同）線圈的絕緣分為主絕緣和縱絕緣。主絕緣也叫橫絕緣是指線圈對它本身以外的其他結構部分的絕緣，包括它對油箱、鐵芯、夾件和壓板的絕緣，對同一相內其他線圈的絕緣，以及對不同相線圈的絕緣（相間絕緣）�？v絕緣是指線圈本身內部的絕緣。它包括匝間絕緣、層間絕緣、線段間的絕緣等。電壓互感器的感應耐壓試驗主要是考核繞組的縱絕緣強度。
變壓器、電磁式電壓互感器等繞組類電氣設備進行工頻耐壓試驗只能檢驗其繞組的主絕緣，及繞組與繞組之間、繞組對箱殼和鐵芯對地部分的絕緣，而繞組的匝間、層間縱絕緣部分未能收到檢驗。隨著電壓等級的提高，線圈類電氣設備的匝間絕緣相對比較薄弱，預試對匝間絕緣的考驗就顯得極其重要。因為在額定頻率下，施加1.2倍的額定電壓是，鐵芯磁通將達到飽和，勵磁電流將急劇增加。
故給鐵芯施加1.3倍額定值以上的工頻勵磁電壓是行不通的，只有提高勵磁電源頻率來提高繞組匝間電壓，才能達到預期的電壓（一般感應耐壓試驗頻率為100、150、200HZ,是工頻的整數倍，故而稱為倍頻感應耐壓試驗）從二次側施加頻率高于工頻的試驗電壓，一次側感應出相應的試驗電壓，電壓分布情況與運行時相同，且高于運行電壓，達到了考核電壓互感器縱絕緣的目的。
|
