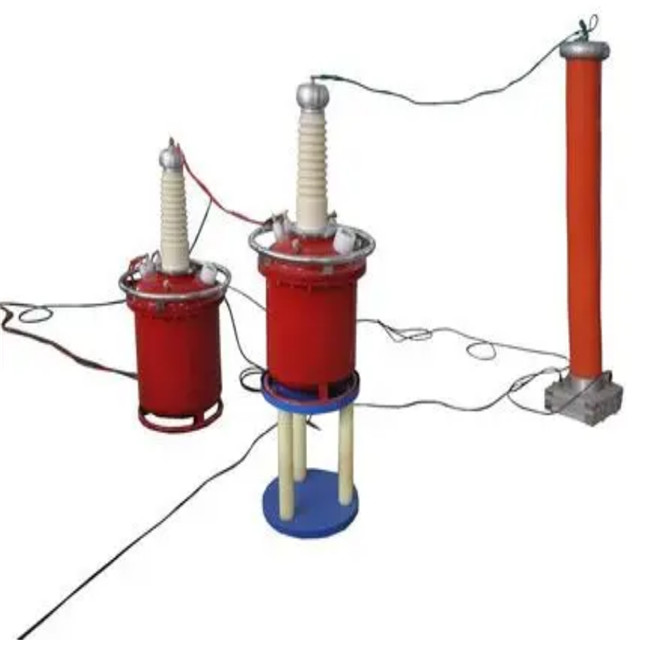

產品簡介：
充氣試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。
隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。
本系列充氣式試驗變壓器與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20%－60%(視電壓及容量等級而定)，而且無油污染，單臺充氣式試驗變壓器的電壓等級可達300kV。由于該充氣式試驗變壓器采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用。
產品別稱：試驗變壓器、YDQ交直流SF6氣體試驗變壓器、充氣式試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、充氣式試驗變、充氣變、充氣試驗變、工頻試驗變壓器
產品參數：
技術參數
電壓等級 10kV～300kV
容量范圍 1～500kVA
空載電流 ＜7%
阻抗電壓 ＜8%
產品類型 交流、交直流、交流串級、交直流串級
主要產品規格
規格型號 容量(kVA) 高壓電壓(kV) 高壓電流(mA) 低壓輸入 變比(高/儀) 溫升℃(30分鐘)
電壓(V) 電流(A)
YDQ-1.5/50 1.5 50 30 200 7.5 500 10
YDQ-3/50 3 50 60 200 15 500 10
YDQ-5/50 5 50 100 200 25 500 10
YDQ-10/50 10 50 200 200 50 500 10
YDQ-20/50 20 50 400 400 53 500 10
YDQ-30/50 30 50 600 400 79 500 10
YDQ-50/50 50 50 1000 400 12 500 10
YDQ-5/100 5 100 50 200 25 1000 10
YDQ-10/100 10 100 100 200 50 1000 10
YDQ-20/100 20 100 200 400 53 1000 10
YDQ-30/100 30 100 300 400 79 1000 10
YDQ-50/100 50 100 500 400 132 1000 10
YDQ-20/150 20 150 133 400 53 1500 10
YDQ-30/150 30 150 200 400 80 1500 10
YDQ-50/150 50 150 333 400 132 1500 10
YDQ-100/150 100 150 667 400 263 1500 10
YDQ-50/200 50 200 250 400 132 2000 10
YDQ-100/200 100 200 500 400 263 2000 10
YDQ-150/200 150 200 750 400 395 2000 10
YDQ-200/200 200 200 1000 400 526 2000 10
YDQ-300/200 300 200 1500 400 790 2000 10
YDQ-50/300 50 300 170 400 132 3000 10
YDQ-100/300 100 300 333 400 263 3000 10
YDQ-150/300 150 300 500 400 395 3000 10
YDQ-200/300 200 300 667 400 526 3000 10
YDQ-300/300 300 300 1000 400 790 3000 10
產品特征：
1、該充氣試驗變壓器體積小，重量輕(比同等級油浸試驗變壓器輕40%-65%)
2、潔凈，無油污，勿需維護
3、不受惡劣氣候環境影響，現場搬運勿須靜止即可做試驗
4、絕緣強度明顯高于油浸試驗變壓器，電暈極小
|
