SF6氣體泄漏監測報警系統概述:
室內SF6氣體、氧氣在線監測報警系統，是針對新型無人值班變電站室內SF6組合電器設備SF6絕緣氣體泄漏的在線式監測報警系統。

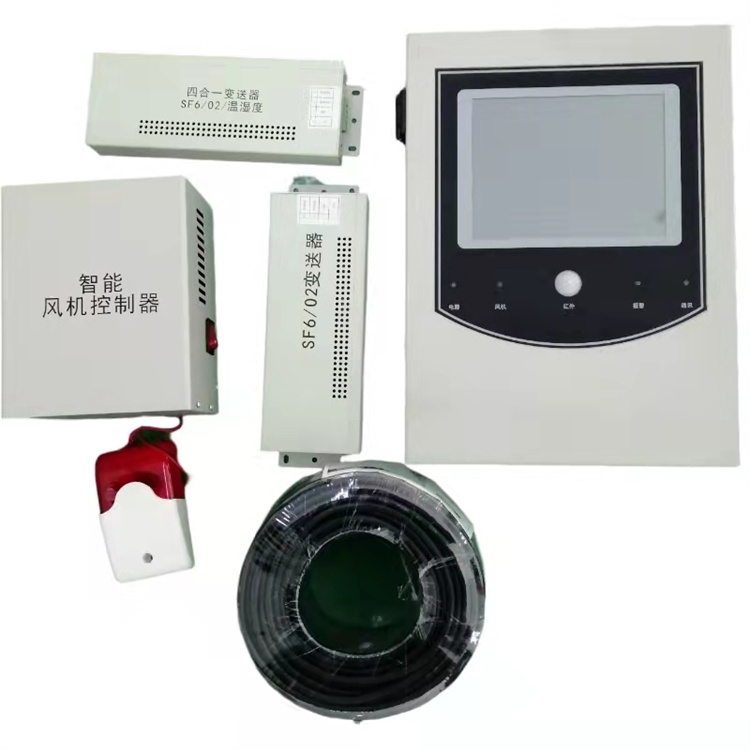

HT3603型SF6氣體泄漏監測報警系統采用進口新型高靈敏度SF6-O2傳感器和溫度、濕度傳感器。當室內SF6及O2的濃度發生微小變化時都能及時的反映出。傳感器將監測的 SF6氣體通過熱裂解聯合成化學的方式轉換成電信號，經信號放大、抗干擾網絡，由16位高精度A/D轉換成數字信號送入單片計算機。單片機對信號進行分析處理，零點跟蹤將結果通過485總線模塊傳送到主控制器，主控制器對數據處理、存儲、彩色顯示、報警、風機控制，并將結果傳送到遠程計算機。
2、SF6特點及其危害論述
從60年代起，SF6作為極其優越的絕緣、滅弧介質廣泛應用于全世界電力行業中的高壓斷路器及變電設備中。在今天，SF6氣體幾乎成為高壓、超高壓斷路器和GIS中一的絕緣和滅弧介質。
在相對密封的室內，由于空氣流通不暢，SF6及其分解物在室內沉積，加上SF6氣體無色、無味，從而對巡、檢修人員產生的危害。當GIS產生泄漏后，SF6氣體積聚在地坪上方低層空間，造成局部缺氧，使人窒息而造成重大事故。
3、有關SF6法則
《電業工作規程》（發電廠和變電站部分）特別規定，裝有SF6設備的配電裝置室必須保證SF6氣體濃度小于1000ppm，除須裝設強力通風裝置外還必須安裝能報警的氧量?jī)x和SF6氣體濃度監測報警儀等。
SF6摘錄：
裝有SF6設備的配電裝置室和SF6氣體實驗室，必須裝設強力通風裝置。風口應設置在室內低部。
在室內，設備充裝SF6氣體時，周圍環境相對濕度80%，同時必須開啟通風系統，并避免SF6氣體泄漏工作區。工作區空氣中SF6氣體含量不得超過1000ppm。
工作人員進入SF6配電裝置室，必須先通風15min，并用檢漏儀測量SF6氣體含量，盡量避免一人進入SF6配電裝置室進行xun視，不準一人進入從事檢修工作。
工作人員進入SF6配電裝置室低位區或電纜溝進行工作應先檢測含氧量（不低于18%）和SF6氣體含量是否合格。
SF6配電裝置室低位區安裝能報警的氧量?jī)x和SF6氣體泄露報警儀。這些儀器應定期試驗，保證完好。
發生緊急事故應立即開啟全部通風系統進行通風。發生設備防爆破膜破裂事故時，應停電處理，并用汽油或丙酮擦拭干凈。
技術參數:
（1）設備壽命：10年以上
（2）工作環境
溫度范圍：－25℃～＋50 ℃
濕度范圍：≤95%RH
地震等級：7度
大氣壓力：86kPa～106kPa
（3）SF6測量指標
測量范圍：0～2000ppmv
報警點：可在測量范圍內設置，默認1000ppmv
測量誤差： ≤±2%FS
重復性誤差：<2%FS
（4）氧氣測量指標
檢測濃度：0～35%
氧氣濃度報警點：18%（默認值，可自行設定）
氧氣測量靈敏度：0.1%
測量誤差：< 0.5%
（5）其它指標
溫度測量范圍： -25℃ ～ +99℃
濕度測量范圍： 0～99%RH
工作電源：AC 220V，可選DC 110V、220V
開關量輸出容量：24V/48V/110V/220V，3A
風機輸出觸點電流:AC380/45A（可根據用戶需求定制）
風機通風時間設定：可設置，默認15MIN/次
通訊方式： RS-485總線方式
通訊規約：通用電力通信規約
絕緣性能 外殼與電源間：>10MΩ
抗電強度 外殼與電源間：>2000V
電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 3級
雷擊（浪涌） GB/T17626.5-1999 3級 |
