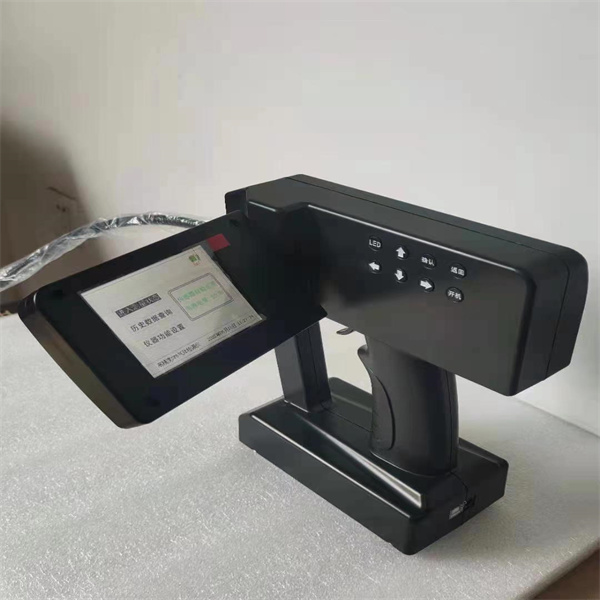

隨著國內變電站電壓等級的逐步提高，目前電力部門SF6高壓斷路器的使用量大約以15%/ 年的速度增長，在高壓、超高壓及特高壓開關領域，SF6氣體幾乎成為絕緣和滅弧介質，但SF6高壓開關大多是安裝在室內，空氣流動較為緩慢，一旦SF6氣體發生泄露，容易造成局部缺氧，致使工作人員因缺氧窒息，對人員生命安全造成的安全隱患。同時也對高壓斷路器的滅弧效果極大程度的降低，對斷路器本體造成損壞。因此一旦發現SF6氣體發生泄露，就必須采取相應的措施HTJL-III手持式精度SF6氣體檢漏儀，準確尋找到泄漏點，對泄漏點進行修復，及時消除高壓斷路器的安全隱患。
通過檢測SF6氣體濃度值，根據用戶設定濃度閥值進行聲光報警，以及檢測數據變化趨勢圖等多種方式，準確的查找SF6氣體泄露點，以及定量檢測SF6斷路器和GIS的泄漏量及年泄漏率，對于SF6設備檢修帶來便利。
2.1 SF6氣體紅外檢漏儀產品特點
¨ 采用先進的泵吸式，NDIR單光束雙波長紅外測量技術，檢測靈敏度高、準確穩定；
¨ 采用高精度數字處理技術，以及獨特的漂移控制及溫度補償電路，抗干擾能力強；
¨ 具備電池低電量、傳感器故障、檢測過程中超量程等全功能自檢功能；
¨ 采用彩色大屏幕點陣式液晶顯示、全中文菜單式功能管理；
¨ 檢測過程實時顯示檢測數據，同時具備動態波形曲線分析圖；
¨ 可設置報警下限，屏幕顯示報警設定值，采用聲光報警方式；
¨ 被測設備泄露量及泄露率的自動計算；
¨ 具備自校準功能；
¨ 大容量可充電鋰電池，連續工作時間大于5小時；
¨ 時鐘萬年歷功能；
¨ 體積小巧，便于手持測量；
¨ 具備100條數據、波形存儲功能，編號以及翻閱查詢功能；
¨ 高亮度LED光源，可為手電照明使用；
¨ 通過USB1.1接口連接上位機，應用數據分析軟件進行相應數據分析，處理，打印；
2.2技術指標
項目
內容
1
產品型號
高精度手持式SF6氣體檢漏
2
測量方式
NDIR單光束雙波長紅外測量技術
3
監測氣體
測量范圍
分辨力
精度
六氟化硫氣體
0～2000ppm
0.1ppm
±（1.5%+5d）
4
重復性能
＜2%
5
氣泵抽取速度
0.4L/min
6
持續工作時間
不低于5小時
7
儀表啟動預熱時間
≤2分鐘
8
相應時間
小于5秒 |
