一、概述

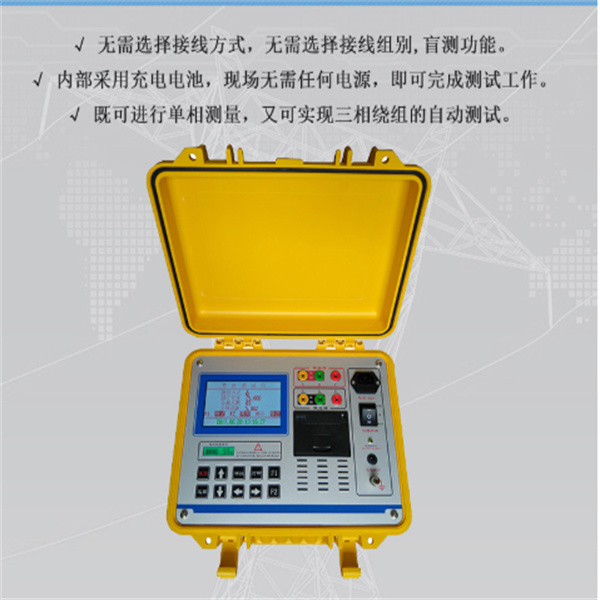

《國家電力部的預防性試驗規程》要求對變壓器定期進行匝數比或電壓比測試，包括生產過程中的半成品、成品，投入運行之前以及電力系統中的運行過程中的變壓器。傳統的變比電橋操作繁瑣，讀數不直觀，需要進行必要的換算，且測試結果只反映一相變比。該HTBZC-B型變壓器變比測試儀克服了傳統變比電橋測試的缺點，一次完成三相變比測試，測試速度快，準確度高，大大提高了試驗效率。
二、安全措施
1、使用本儀器前一定要認真閱讀本操作說明書。
2、本儀器在室內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃的環境。
3、儀器應避免劇烈振動。
4、儀器的維修、護理和調整應由專業人員進行。
5、測試線夾的黃、綠、紅三色分別對應變壓器的A、B、C三相，請務必正確接線。
6、高、低壓電纜不要接反。
7、測單相變壓器時只使用黃色和綠色線夾，紅色線夾要懸空。
三、性能特點
1、測試量程寬，z高可達10000。
2、測試速度快，7秒鐘完成單相測試。
3、240*128彩色液晶顯示屏，交互界面更加直觀。
4、Z形聯接變壓器測試。
5、具有盲測變比、組別測試功能。
6、不掉電時鐘和日期顯示，數據存儲功能（可存儲50組測試數據）。
7、高、低壓反接的保護功能。
8、變壓器短路、匝間短路保護功能。
9、熱敏打印機輸出功能，快速、靜音。
10、采用交直流兩種供電方式，現場有無市電均可使用。
11、體積小、重量輕，攜帶方便。
四、變壓器變比測試儀技術指標
1、量程：0.9～10000。
2、精確度：0.1%±2字（500以下）；
0.2%±2字（500～2000）；
0.3%±2字（2000～4000）；
0.5%±2字（4000以上）。
3、分辨率：z小0.0001。
4、輸出電壓：160V、10V 自動換檔。
5、工作電源：交流供電方式——需外接交流電源AC220V±10%，50HZ。
直流供電方式——無需外接電源（儀器內部自帶鋰電池組，電池容量
24V/6Ah）。
6、使用溫度：–20℃～ 40℃。
7、相對濕度：≤85％，不結露。 |
