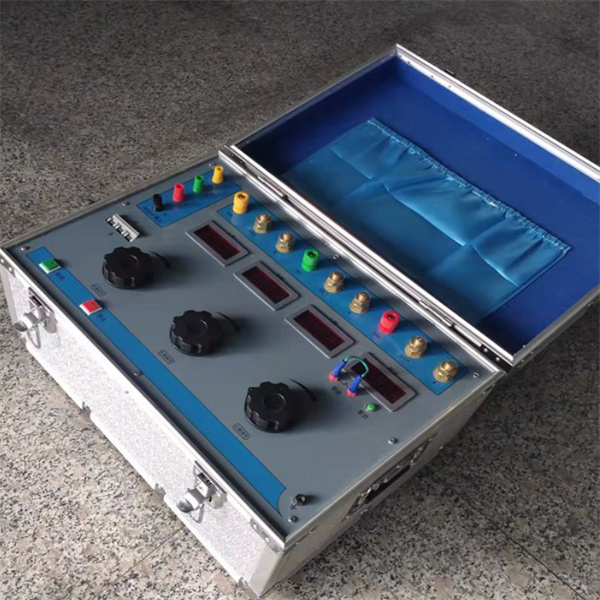

一、三相繼電器校驗儀概述
HT2000C三相熱繼電器校驗儀又稱熱繼電器校驗儀，在電力系統的運行和維護工作中，根據國家電力行業對電動機保護及饋線保護安全自動裝置檢查條例的規定，電動機保護器在投入運行后的每年都要進行全部的檢驗，以及在一定的周期內進行檢驗，因此電動機保護器的檢驗是一項*的較為繁重的工作。為了便于電動機保護器測試工作有效方便的進行，我公司經過的試驗，針對電動機保護器的性能特征，專業化的設計了電動機保護器測試儀。該裝置主要用于對電動機保護器和電流型電動機保護器、熱電偶的校驗。而事實上，該儀器在大量實驗基礎上證實，它不僅能對所有的電流型電機保護器進行測試較驗，而且還可以對所有的過流自動化保護裝置進行相應的、有效的檢驗和測試。本儀器在設計上采用了單片機控制技術，從而使該儀器在使用時操作簡單方便。整個測試過程中性能可靠穩定、讀數直觀快捷，而高精度傳感器的應用，則有效的保證了測試數據的準確性。
二、適用范圍
1、適用于各類型的低壓電動機保護器、熱繼電器測試。2、適用于生產電動機保護器廠家進行產品質量校驗、出廠試驗調試。 3、適用于各高校及科研機構的研發、試驗、教學。
三、三相繼電器校驗儀主要特點及技術參數
◆可輸出0～50A或0～500A（可定制）電流
◆可同步測試熱繼電器或熱電偶的動作時間
◆可同時串接若干只校驗，提高工作效率
[技術參數]
1、電源輸入：AC 380/220V 50Hz 三相四線
2、儀表等級：0.5級（可定制）
3、輸出電流：3×50A或3×500A（可定制）
4、時間測量：0--999.99S
5、重量：35kg
四、電子式三相熱繼電器校驗儀操作方法
（1）電源接通前，應斷開“電源控制”開關，并將“三相調壓器”旋鈕調零位。
（2）接通電源，將“電源輸入” A、B、C、N端子接入三相四線電源，然后將“A、B、C三相電流輸出”端子及連至被測繼電器接點。
（3）連接完畢后，合上“電源控制”開關，把調至所需要的50A或500A，按下“啟動”按鈕，分相調節“三相調壓器”旋鈕，調出所需要的電流數值，然后按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測繼電器進行特性試驗。
五、注意事項
1、本機在使用前，應詳細檢查電流輸出線的截面長度應滿足要求，否則將影響輸出電流值。
2、用戶購機后，應嚴格按照本說明操作。
3、運輸時，必須小心輕放，避免強烈震動。
4、倉庫保管時，環境溫度為0～30℃及相對濕度不超過85%，空氣中不應含有引起腐蝕的有害雜質。
六、保修條件
本測試儀三相熱繼電器校驗儀自發貨之日起十八個月，用戶若在嚴格遵守本公司規定的使用、運輸、保管的條件下，發現問題本公司給予免費維修，終生維護。 |
