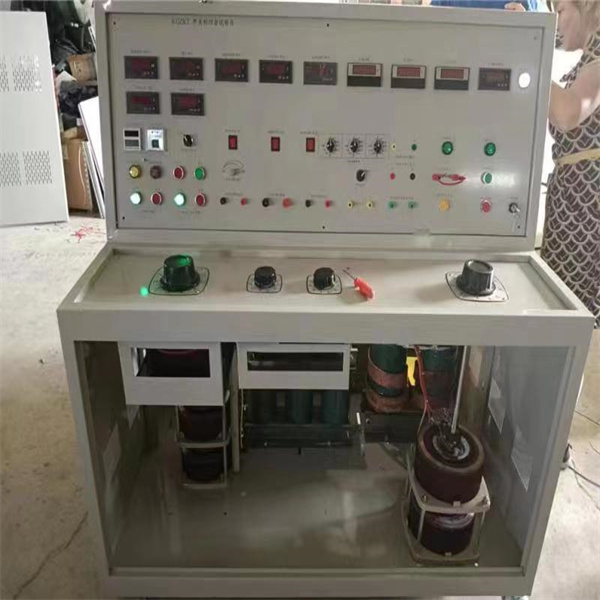

一、HTKYFT礦用防爆電氣綜合測試臺產品別稱：防爆電氣測試臺、礦用防爆試驗臺、防爆開關試驗臺、防爆真空開關試驗臺、防爆開關插件試驗臺、防爆插件開關試驗臺、礦用防爆插件開關試驗臺、防爆插件試驗臺、真空開關綜合試驗臺 低壓礦用開關插件繼電保護智能試驗臺 真空開關插件試驗臺 開關插件試驗臺，真空防爆開關插件試驗臺
二、礦用防爆電氣綜合測試臺概述
防爆開關插件試驗臺主要是測量煤礦機修廠維修開關的必備助手，它能提供各種開關的工作電源和大電流，及開關的動作時間，三相同步測量，漏電電阻試驗，真空管耐壓測試等。
三、技術參數
工作電壓三相四線380v 50Hz；
電阻投入0-99.9KΩ。
插件開關的本體試驗
三相可調電輸出：0-660V/0-1140V，容量范圍65%-120%U e可調，容量為3kVA。
單相模擬信號：0-36V，0-127V，0-380V。
試驗大電流： 0-2500A
動作時間測量：0-999.99s。
計時精度：1ms。
電阻投入：0-145KΩ。
模擬井下系統分布電容：0.22μf/相、0.47μf/相、1.0μf/相。
三相同步測量：0-999.99s
真空管耐壓測試儀：0-10kV。
接觸電阻測量精度：1微歐。
記時裝置精度：0.001秒。
四、適用范圍
可檢測的各種饋電開關、啟動器、照明綜保、多回路組合開關及單獨對各常用保護器，如JDB系列的性能檢測。配合開關本體，可對所有保護器進行檢測。
可對各開關進行漏電閉鎖、漏電、過載、短路、缺相、三相不平衡、
斷路器同步、真空管接觸電阻、工頻耐壓等實驗。
五、測 試 電 機 保 護 器
1：本測試臺配有專用保護器底座，供JDB120、225、300、DZB-1和QDZ-II等保護啟用，120和225中間一相對兩側位置相反，使用時可將底座上銅匯流排相互對調。
2：不同型號保護器有不同的控制線路接法面板上的控制線路組合接線柱供不同組合連接用。
3：做過載及短路試驗：（以JDB-225保護器80A檔為例）,電流調壓器調零 按下啟動按鈕 調整電流調壓器電流表指示80A通電5S 再將電流升至96A（80A的1.2倍） 立即將電秒表清零開始計時自動跳閘，電秒表上顯示時間即為保護器動作時間。對于動作時間較短項目的，例如作6倍或8倍
試驗的開啟電源開關并將電秒表至零，啟動后將電流表整定為480A或640A跳閘后相隔5S，電流調壓器不在回零重新啟動，再測一次，這樣可以清除電流調整過程中的時間誤差，電流調壓器重新啟動一次應立即跳閘，表示該保護器起短路保護作用，電秒表顯示的時間為短路動作時間。
4：漏電保護調試：（以JDB-225；660V為例）在測試臺工作電壓41.4及30.6伏二種情況下，在測試保護器上的接線柱33和9之間接上可調電阻，阻值由大（27K）至小（17K）逐漸變化，直至不能啟動為 止，記錄此時阻值即為漏電閉鎖電阻R閉。
5：缺相保護測試：對于單相保護器，如JDB-80、DZB-1等在正常啟動后，將電流調壓器調零（相當于缺相），保護器能夠自動跳閘，表示缺相保護完好。對于JDB225，80A為例，中間B相缺相，（即用導線將B相連結短路），將電流調至1.05倍（84A）并將電秒表清零，開始計時，小于2S跳閘表示缺相功能完好。
6：測試熱繼電器將熱繼電器的進線端和出線端互相串聯或單相輪流接于大電流發生器接線柱上將常閉觸點根測試臺上的電路組合接好，按下啟動按鈕，調整輸出電流，即可作額定電流
或過載電流試驗，熱繼電器動作后能自動跳閘并計時。
7：熔斷器測試：這是破壞性試驗，只能用于抽檢，將熔斷器兩端接于大電流接線柱上，可作額定電流或過載電流試驗
六、附件
產品說明書一份
產品合格證一份
隨機測試線7根, 大電流輸出線2根
17套筒扳手一把
通用JDB測試座一付
產品試驗報告一份。 |
